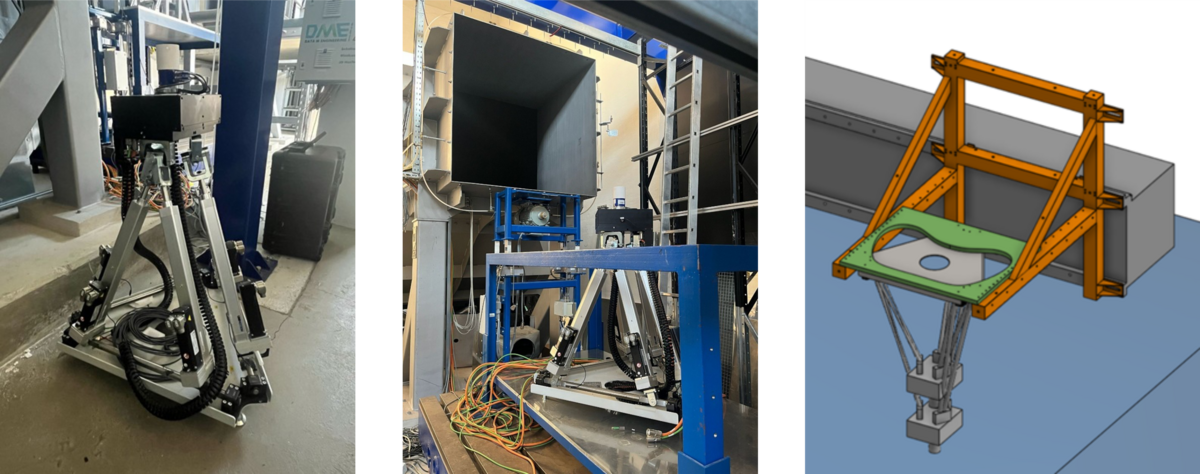

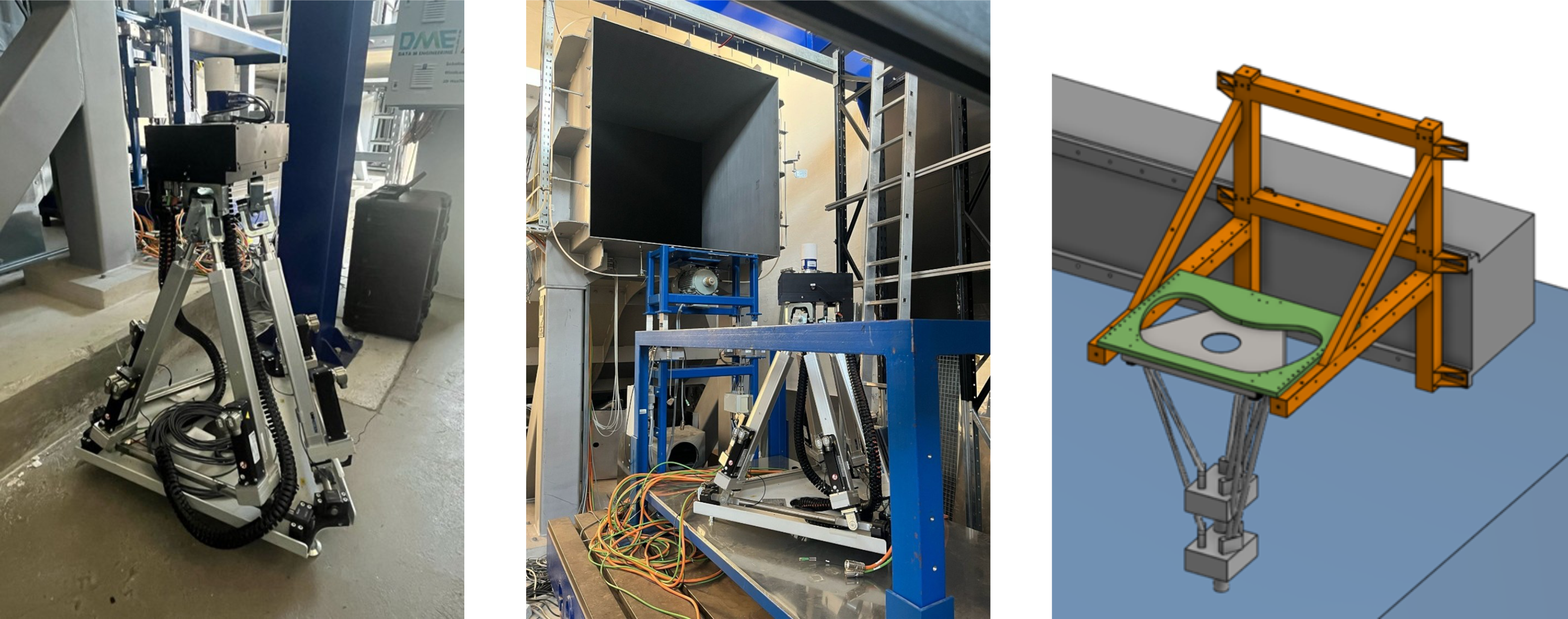

Der am Lehrstuhl für Meerestechnik eingesetzte Hexapod dient der Untersuchung beliebiger Messobjekte unter realitätsnahen, komplexen Bewegungsabläufen im Wind- und Rundlaufkanal. Das System ermöglicht gekoppelte Bewegungen in allen sechs Freiheitsgraden und verfügt über eine integrierte Messdose zur Erfassung sämtlicher Kraft- und Momentenkomponenten. Dadurch können Versuchsobjekte während der Messungen mehrachsig bewegt und detailliert analysiert werden.

Abmaße

• Grundfläche 800 x 800 mm
• Höhe 800 mm

Verstellwege

• In X-,Y-Richtung: 300mm
• In Z-Richtung: 150 mm
• Neigung (unilateral) +-45° bei maximaler Auslenkung
• Zusätzliche Drehachse zur Rotation von Modellen um die Z-Achse

Bewegungsverhalten

• Verfahrgeschwindigkeiten > 350 mm/s
• Beschleunigungen > 1000mm/s²
• Wiederholgenauigkeiten < 0.01mm
• Positioniergenauigkeit absolut < 0.1mm

Lastkapazität

• Modellmasse bis zu 250 kg
• Dynamische Kräfte > 2000 N in Z, >1000N in X und Y

• HBM MCS10CV Mehrkomponentenaufnehmer mit folgendem Messbereich
• Fx, Fy: 0,5 kN
• Fz: 2,5 kN
• Mx, My, Mz: 0,025 kNm
